[(JISB2805)E型开口挡圈]

产品描述：

●(JISB2805)E型开口挡圈

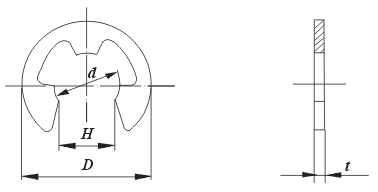

(JISB2805)E型开口挡圈

d		D		H		t
公称（max)	min	min	max	H		t
1.2	1.11	3.1	2.9	0 -0.25	1	0.3
1.5	1.41	4.2	3.8		1.3	0.4
2	1.91	5.2	4.8		1.7
2.5	2.41	6.2	5.8		2.1
3	2.91	7.2	6.8		2.6	0.6
4	3.88	9.2	8.8	0 -0.30	3.5
5	4.88	11.2	10.8		4.3
6	5.88	12.2	11.8		5.2
7	6.85	14.2	13.8		6.1	0.8
8	7.85	16.2	15.8		6.9
9	8.85	18.2	17.8		7.8
10	9.85	20.3	19.7		8.7	1
12	11.82	23.3	22.7	0 -0.45	10.4	1
15	14.82	29.3	28.7		13	1.5
19	18.79	37.3	26.7		16.5	1.5
24	23.79	44.3	43.7	0 -0.50	20.8	2

技术条件：材料65Mn；热处理： HRC44～52；表面氧化处理。
