[K型开口挡圈]

产品描述：

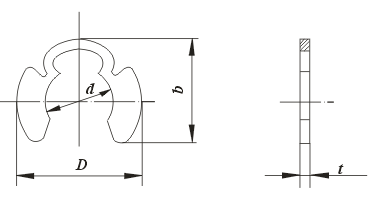

K型开口挡圈

K型开口挡圈

d		t		D	b
±0.08	3.56	+0.10 -0.05	0.6	10.16	9.14
	4.78			12.24	10.92
	6.35			14.94	13.11
±0.10	7.92		0.9	17.27	15.09
	9.53		0.9	19.1	16.76
	10.31		1	20.98	18.34
±0.13	12.7		1	24.54	21.54
±0.13	15.9		1.2	27.81	24.64
±0.15	20.62		1.2	35.94	31.75
±0.15	26.21	±0.08	2.36	45.72	39
±0.20	31.75	±0.08	2.77	52.07	44.30
±0.25	35.71	±0.10	3.2	58.42	50.70
±0.38	41.28	±0.10	3.2	67.31	58.70

技术条件：材料65Mn；热处理： HRC44～52；表面氧化处理。
