[单面齿碟形垫圈]

产品描述：

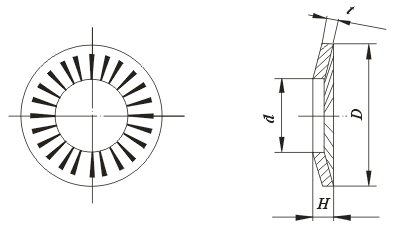

单面齿碟形垫圈

单面齿碟形垫圈

规格 (螺纹大径)	d		D		t	H	刻痕数n
3	+0.25 0	3.1	0 -0.36	8	+0.04 -0.07	1	14
4	+0.30 0	4.1	0 -0.36	10	+0.04 -0.10	1.4	20
5		5.1	0 -0.43	12	+0.06 -0.13	1.8	24
6		6.5		14	+0.06 -0.13	2	30
8	+0.36 0	8.5		18	+0.06 -0.15	2.6	32
10	+0.36 0	10.5	0 -0.52	22	+0.06 -0.15	3	36
12	+0.43 0	12.2	0 -0.52	28	+0.06 -0.18	3.5	44
16	+0.43 0	16.4	0 -0.62	32	+0.07 -0.22	4.1	52
20	+0.52 0	20.5	0 -0.62	40	+0.07 -0.22	4.9	60

技术条件：材料65Mn；热处理： HRC43～50；表面氧化处理。
