[DIN6796-77螺钉连接用紧固垫圈]

产品描述：

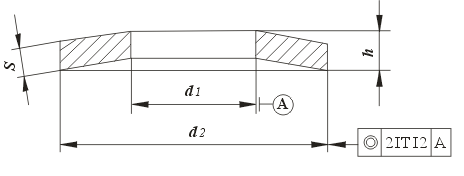

DIN6796-77螺钉连接用紧固垫圈(碟形弹簧)

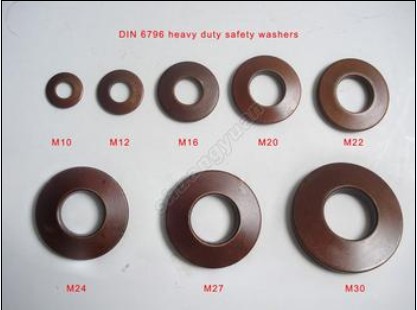

DIN6796-77螺钉连接用紧固垫圈(碟形弹簧)
公称直径 d1 H14 d2 H14 h S 弹力N 压紧力
max min
2 2.2 5 0.6 0.5 0.4 628 700
2.5 2.7 6 0.72 0.61 0.5 946 100
3 3.2 7 0.85 0.72 0.6 1320 1500
3.5 3.7 8 1.06 0.92 0.8 2410 2700
4 4.3 9 1.3 1.12 1 3770 4000
5 5.3 11 1.55 1.35 1.2 5480 6550
6 6.4 14 2 1.7 1.5 8590 9250
7 7.4 17 2.3 2 1.77 11300 13600
8 8.4 18 2.6 2.24 2 14900 1700
10 10.5 23 3.2 2.8 2.5 22100 27100
12 13 29 3.95 3.42 3 34100 39500
14 15 35 4.65 4.04 3.5 4600 54000
16 17 39 5.25 4.58 4 59700 75000
18 19 42 5.8 5.08 4.5 74400 90500
20 21 45 6.4 5.6 5 93200 117000
22 23 49 7.05 6.15 5.5 113700 145000
24 26 56 7.75 6.77 6 131000 169000
27 28 60 8.35 7.3 6.5 154000 221000
30 31 70 9.2 8 7 172000 269000
技术条件：材料65Mn或60Si2MnA； 热处理HRC43～50；表面氧化处理。
