[GB/T13829.1-92C型、D型槽销平行沟槽]

产品描述：

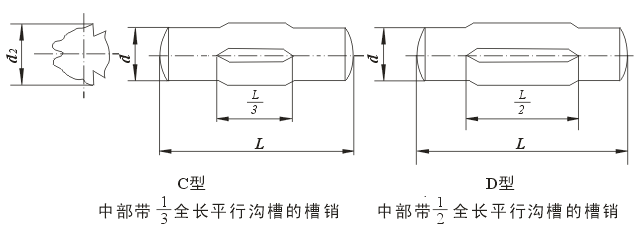

GB/T13829.1-92C型、D型槽销平行沟槽

GB/T13829.1-92C型、D型槽销平行沟槽

d		L范围		d2
公称（max)	min	min	max	d2
1.5	1.475	8	12	+0.05 0	1.6
1.5	1.475	14	20		1.63
2	1.975	12	20		2.10
2	1.975	22	30		2.15
2.5	2.475	12	16	±0.05	2.60
2.5	2.475	18	30		2.65
3	2.975	12	16		3.10
		18	24		3.15
		26	40		3.20
4	3.97	18	20		4.15
		22	30		4.20
		32	45		4.25
		50	60		4.30
5	4.97	18	20		5.15
		22	30		5.20
		32	55		5.25
		60			5.30
6	5.97	22	24		6.15
		26	35		6.25
		40	60		6.30
		65	80		6.35
8	7.964	26	30		8.20
		32	35		8.25
		40	45		8.30
		50	65		8.35
		70	100		8.40
10	9.964	32	40		10.20
		45	55		10.30
		60	75		10.40
		80	100		10.45
		120	160		10.40
12	11.957	40	45	±0.10	12.25
		50	60		12.30
		65	80		12.40
		85	200		12.50
16	15.957	45			16.25
		50	60		16.30
		65	80		16.40
		85	200		16.50
20	19.948	45	50		20.25
		55	65		20.30
		70	90		20.40
		95	200		20.50
25	24.948	45	50		25.25
		55	65		25.30
		70	90		25.40
		95	200		25.50
