[安装钢丝螺套用内螺纹孔的尺寸]

产品描述：

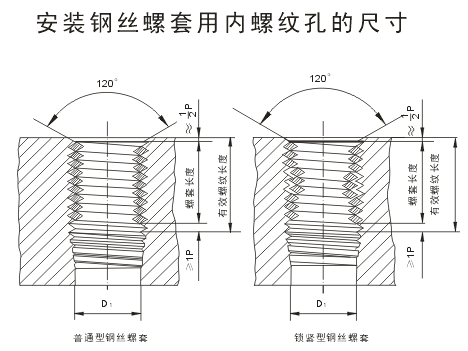

安装钢丝螺套用内螺纹孔的尺寸
安装钢丝螺套用内螺纹孔的尺寸
公称直径D 螺距P 自由状态外径Dz 基体内螺纹攻丝前孔径D1 公称直径D 螺距P 自由状态外径Dz 基体内螺纹攻丝前孔径D1 公称直径D 螺距P 自由状态外径Dz 基体内螺纹攻丝前孔径D1
max min max min max min max min max min max min
M2 0.4 2.80 2.60 2.177 2.087 M14 1.25 17.20 16.80 14.483 14.271 M30 1.5 35.80 35.20 30.561 30.325
M2.5 0.45 3.50 3.30 2.697 2.597 M16 2 19.50 19.00 16.733 16.433 M33 3.5 38.80 38.00 34.208 33.758
M3 0.5 4 3.80 3.220 3.108 M16 1.5 19.40 19.00 16.561 16.325 M33 2 39.00 38.30 33.733 33.433
M3.5 0.6 4.80 4.55 3.755 3.630 M18 2.5 22.00 21.40 18.896 18.541 M33 1.5 39.00 38.30 33.561 33.325
M4 0.7 5.40 5.15 4.292 4.152 M18 2 22.00 21.50 18.733 18.433 M36 4 42.60 41.70 37.341 36.866
M4.5 0.75 6.10 5.85 4.812 4.662 M18 1.5 22.00 21.50 18.561 18.325 M36 3 42.60 41.90 37.050 36.650
M5 0.8 6.60 6.35 5.333 5.173 M20 2.5 24.20 23.60 20.896 20.541 M36 2 42.40 41.70 36.733 36.433
M6 1 7.85 7.60 6.406 6.216 M20 2 24.20 23.60 20.733 20.433 M39 4 45.60 44.70 40.341 39.866
M7 1 8.90 8.65 7.406 7.216 M20 1.5 24.20 23.70 20.561 20.325 M39 3 45.40 44.70 40.050 39.650
M8 1.25 10.20 9.90 8.483 8.271 M20 2.5 26.90 26.30 22.896 22.541 M39 2 45.40 44.70 39.733 39.433
M8 1 10.10 9.85 8.406 8.216 M22 2 26.70 26.10 22.733 22.433 M42 4.5 50.15 49.15 43.505 42.975
M10 1.5 12.50 12.10 10.561 10.325 M22 1.5 26.80 26.30 22.561 22.325 M42 4 48.90 48.00 43.341 42.866
M10 1.25 12.45 12.10 10.483 10.271 M24 3 29.10 28.40 25.050 24.650 M42 3 48.50 47.70 43.050 42.650
M10 1 12.40 12.10 10.406 10.216 M24 2 29.10 28.50 24.733 24.433 M42 2 48.60 47.90 42.733 42.433
M12 1.75 14.80 14.40 12.644 12.379 M24 1.5 29.00 28.50 24.561 24.325 M45 4.5 53.65 52.65 46.505 45.975
M12 1.5 14.80 14.40 12.561 12.325 M27 3 32.40 31.70 28.050 27.650 M45 3 51.80 51.00 46.050 45.650
M12 1.25 14.75 14.40 12.483 12.271 M27 2 32.55 31.95 27.733 27.433 M45 2 51.80 51.00 45.733 45.433
M12 1 14.75 14.40 12.406 12.216 M27 1.5 32.60 32.00 27.561 27.325 M48 5 57.00 55.90 49.640 49.080
M14 2 17.30 16.80 14.733 14.433 M30 3.5 35.70 34.90 31.208 30.758 M48 3 54.80 54.00 49.050 48.650
M14 1.5 17.20 16.80 14.561 14.325 M30 2 35.80 35.20 30.733 30.433 M48 2 54.80 54.00 48.733 48.433
