[GB/T13829.2-92B型槽销锥槽]

产品描述：

GB/T13829.2-92B型槽销锥槽

GB/T13829.2-92B型槽销锥槽

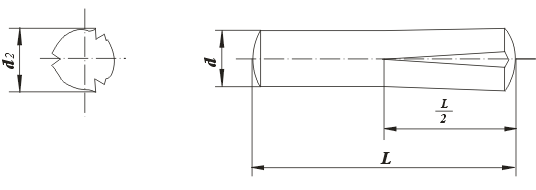

B型--半长锥槽的槽销
d L范围 d2
公称（max) min min max
1.5 1.475 8 20 +0.05
0		 1.63
2 1.975 8 30 2.15
2.5 2.475 8 10 ±0.05 2.65
12 30 2.70
3 2.975 8 10 3.20
12 16 3.25
18 30 3.30
32 40 3.25
4 3.97 10 12 4.25
14 20 4.30
22 40 4.35
45 60 4.30
5 4.97 10 12 5.25
14 20 5.30
22 40 5.35
55 60 5.30
6 5.97 10 16 6.25
18 24 6.30
26 60 6.35
65 80 6.30
8 7.964 14 16 8.25
18 20 8.30
22 40 8.35
45 75 8.40
80 100 8.35
10 9.964 14 20 10.30
22 24 10.35
26 45 10.40
50 80 10.45
85 120 10.40
140 200 10.35
12 11.957 18 20 ±0.10 12.30
22 24 12.35
26 45 12.40
50 80 12.45
85 120 12.40
140 200 12.35
16 15.957 26 30 16.50
32 55 16.55
60 100 16.60
120 200 16.55
20 19.948 26 50 20.55
55 200 20.60
25 24.948 26 50 25.50
55 200 25.60
